Descrizione

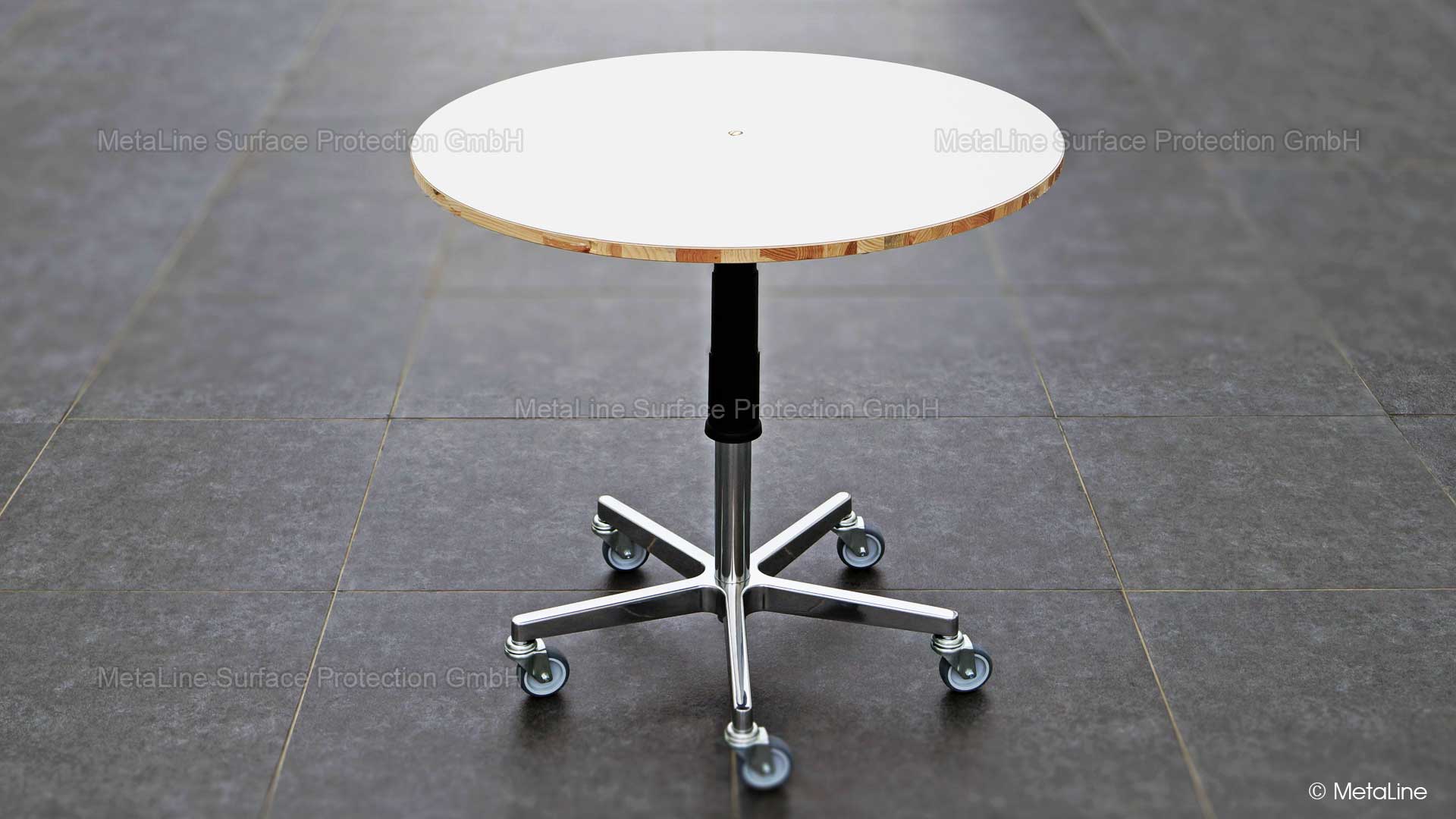

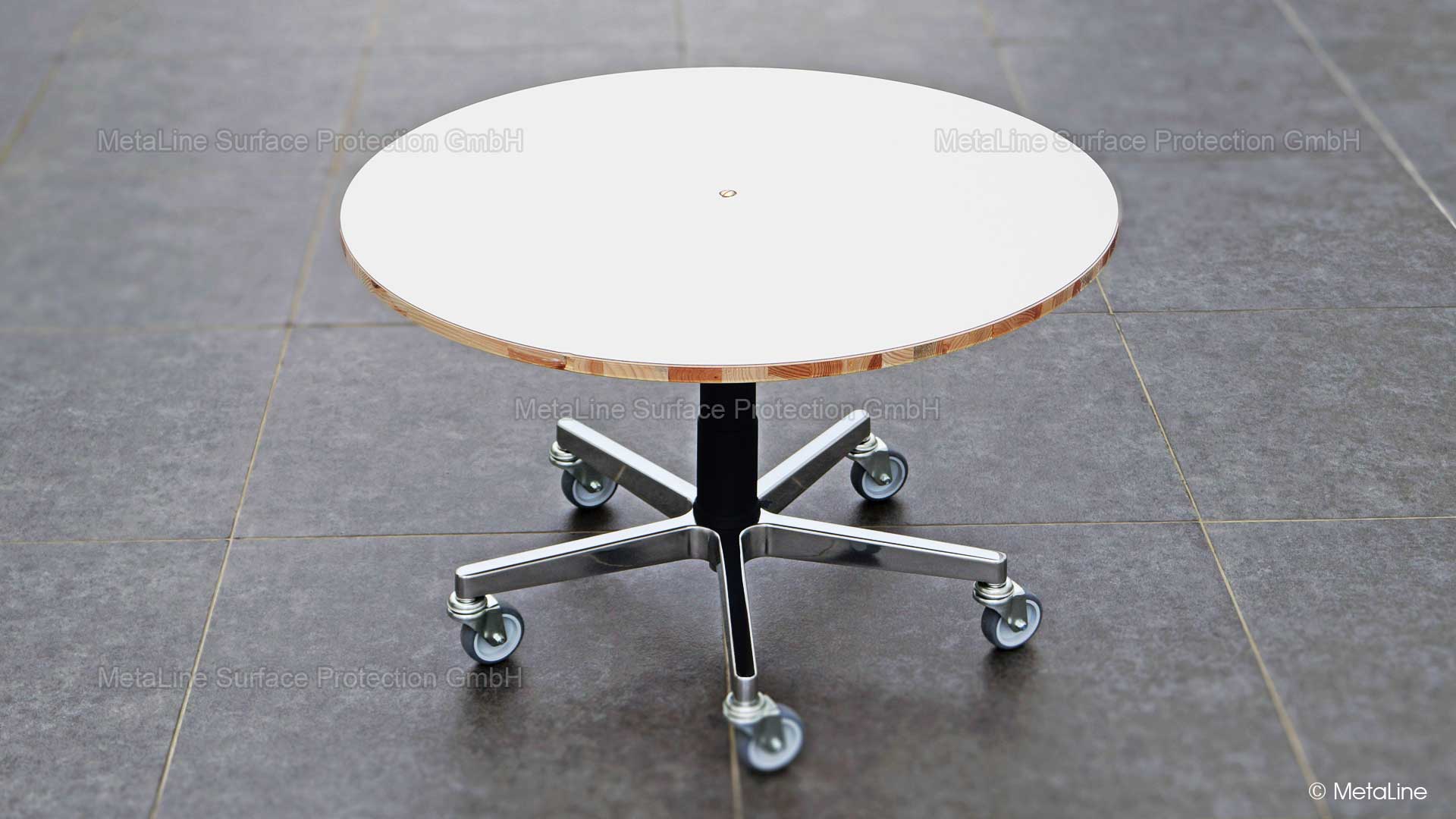

Dispositivo di rotazione orizzontale
Per lavori di rivestimento con rotazione orizzontale. Assicura una spruzzatura uniforme e una migliore accessibilità. Regolabile in altezza tra 56 e 80 cm grazie alle molle a gas e, in questo modo, perfettamente adattabile all'altezza di lavoro più confortevole per l'utilizzatore. Al centro, sostiene carichi fino a 100 kg. Diametro del piano girevole 82 cm, realizzato in una stabile lastra in Multiplex con impiallacciatura in plastica (sopra). Le viti Spax consentono di fissare comodamente i pezzi da lavorare instabili, senza difficoltà.
Dispositivo di rotazione verticale
Per eseguire lavori regolari di rivestimento su giranti, carter, rulli, tamburi, coni e altri pezzi simili, si raccomanda di utilizzare il nostro “dispositivo meccanico di rotazione verticale”, progettato dal nostro partner portoghese, continuamente perfezionato nell’uso pratico e fabbricato in Portogallo.
Il dispositivo di rotazione si caratterizza per un’eccezionale robustezza ed è progettato per sostenere pezzi di peso fino a 250 kg.

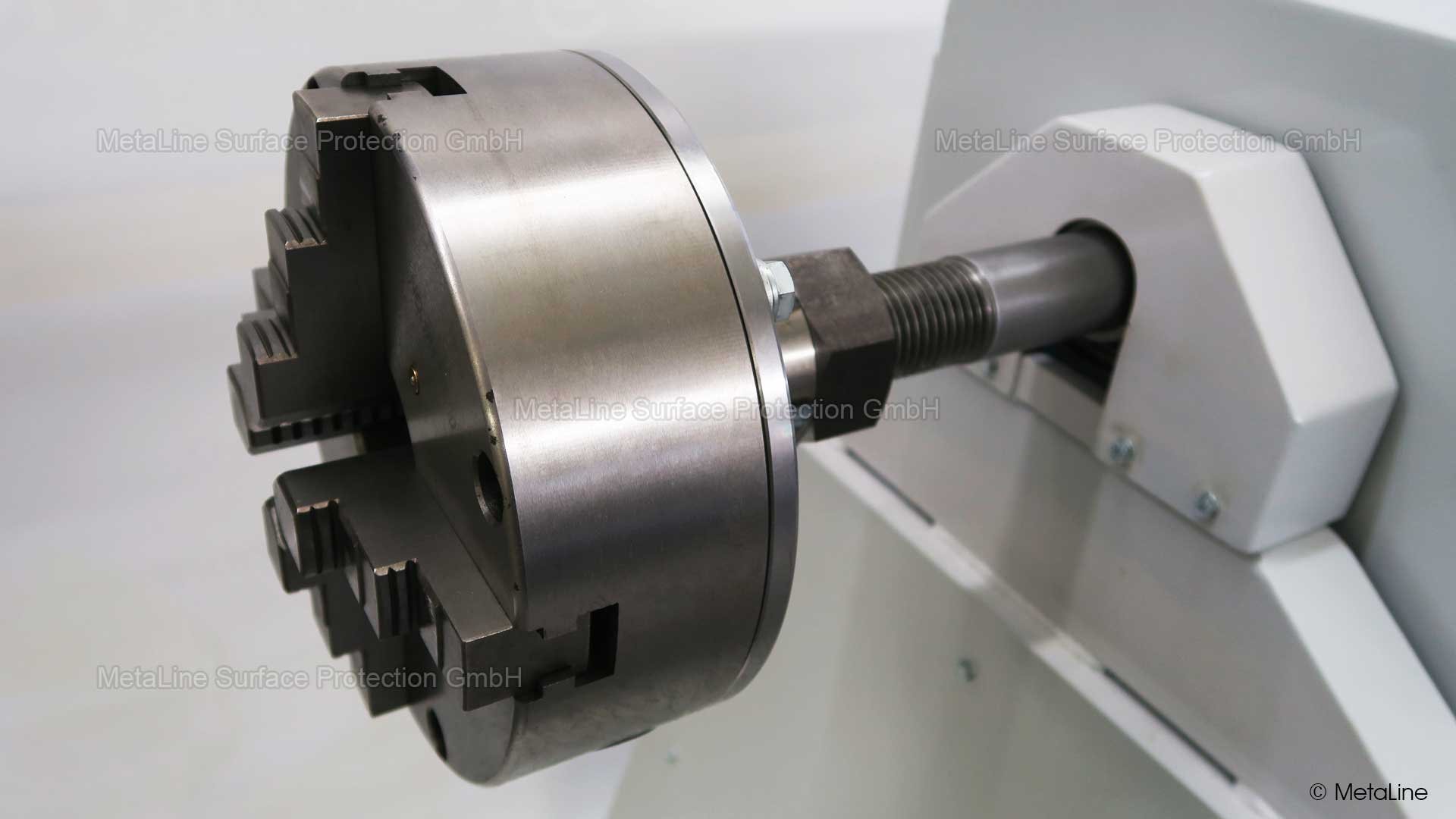

A scelta, sull’albero possono essere applicati una piastra di fissaggio (anello filettato con elementi di serraggio) oppure un grande mandrino. Entrambe le versioni sono già incluse nella fornitura. Il mandrino ha un diametro di 350 mm ed è progettato per diametri grandissimi. La maniglia girevole per la rotazione del componente è regolabile in altezza e, pertanto, può essere adattata al peso del pezzo. L’albero può essere spostato in senso orizzontale per compensare il momento di ribaltamento in caso di pesi elevati. Tutto il dispositivo è perfettamente mobile su 4 rotelle.
Dati del prodotto
Dispositivo di rotazione orizzontale
| Altezza | regolabile da 56 a 80 cm |
| Diametro | 82 cm |
| Capacità di carico | al centro fino a 100 kg |
| Basamento | pressofusione d'alluminio con 5 rotelle |
| Piano di lavoro | Multiplex (legno) con impiallacciatura in plastica su un lato Peso |
| Peso | 12 kg |
| Dotazione | come illustrato nella figura e già montato |
| Tempi di consegna | circa 2 settimane dall’arrivo dell’ordine |
Dispositivo di rotazione verticale
| Lunghezza | 1.750 mm |
| Altezza | 1.115 mm |
| Larghezza | 700 mm |
| Diametro albero | 60 mm |
| Peso | 240 kg |
| Dimensioni e peso | Dipendono tutti dall’equipaggiamento |

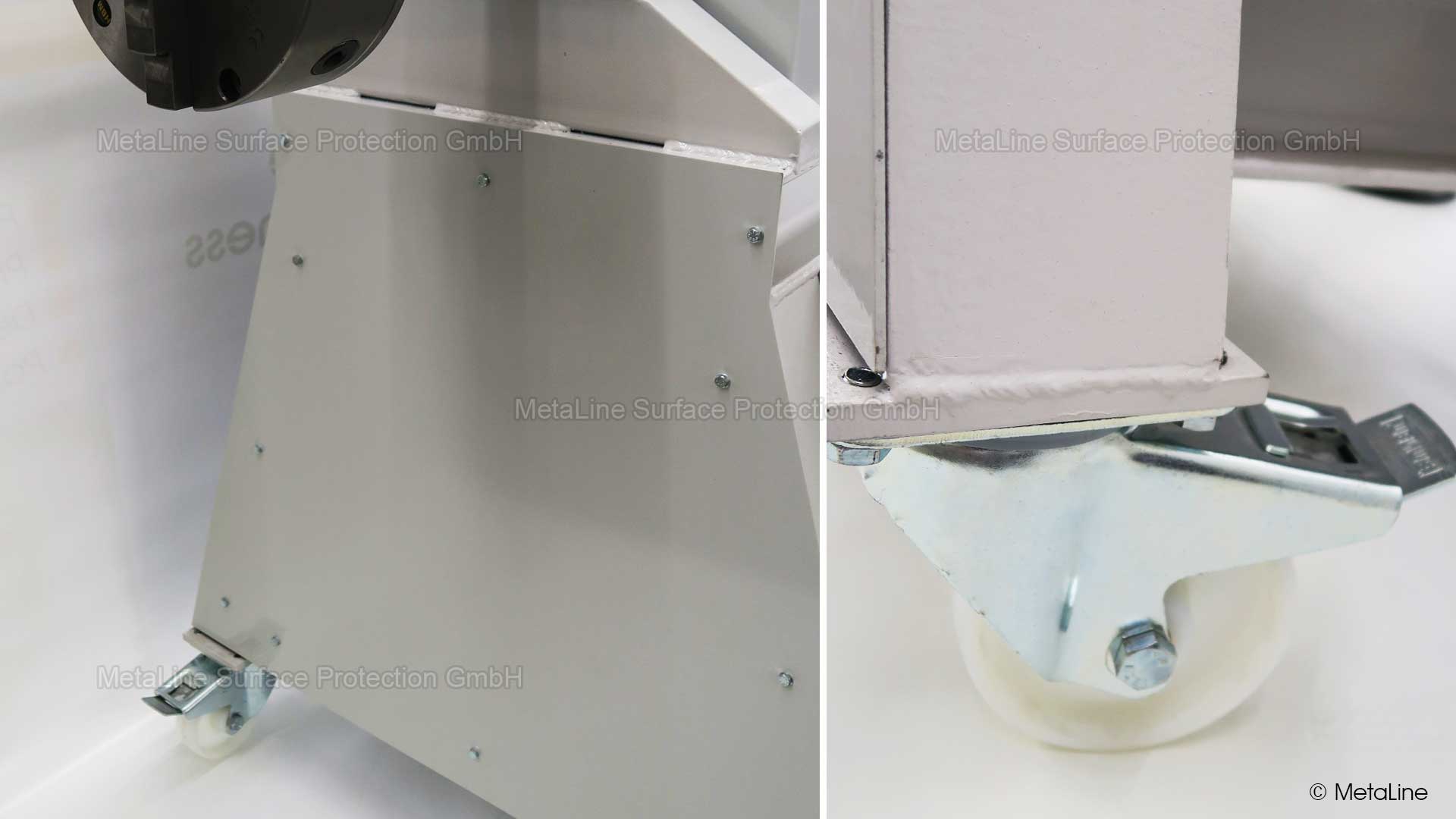

| Rotelle | 2 rotelle fisse e 2 rotelle orientabili (con freno) in nylon |
| Colore | Grigio chiaro o su richiesta del cliente |
| Incluso nella fornitura | Dispositivo di rotazione, piastra di fissaggio, mandrino, supporto attrezzi |
| Tempi di consegna | Circa 6 settimane dall’arrivo dell’ordine |

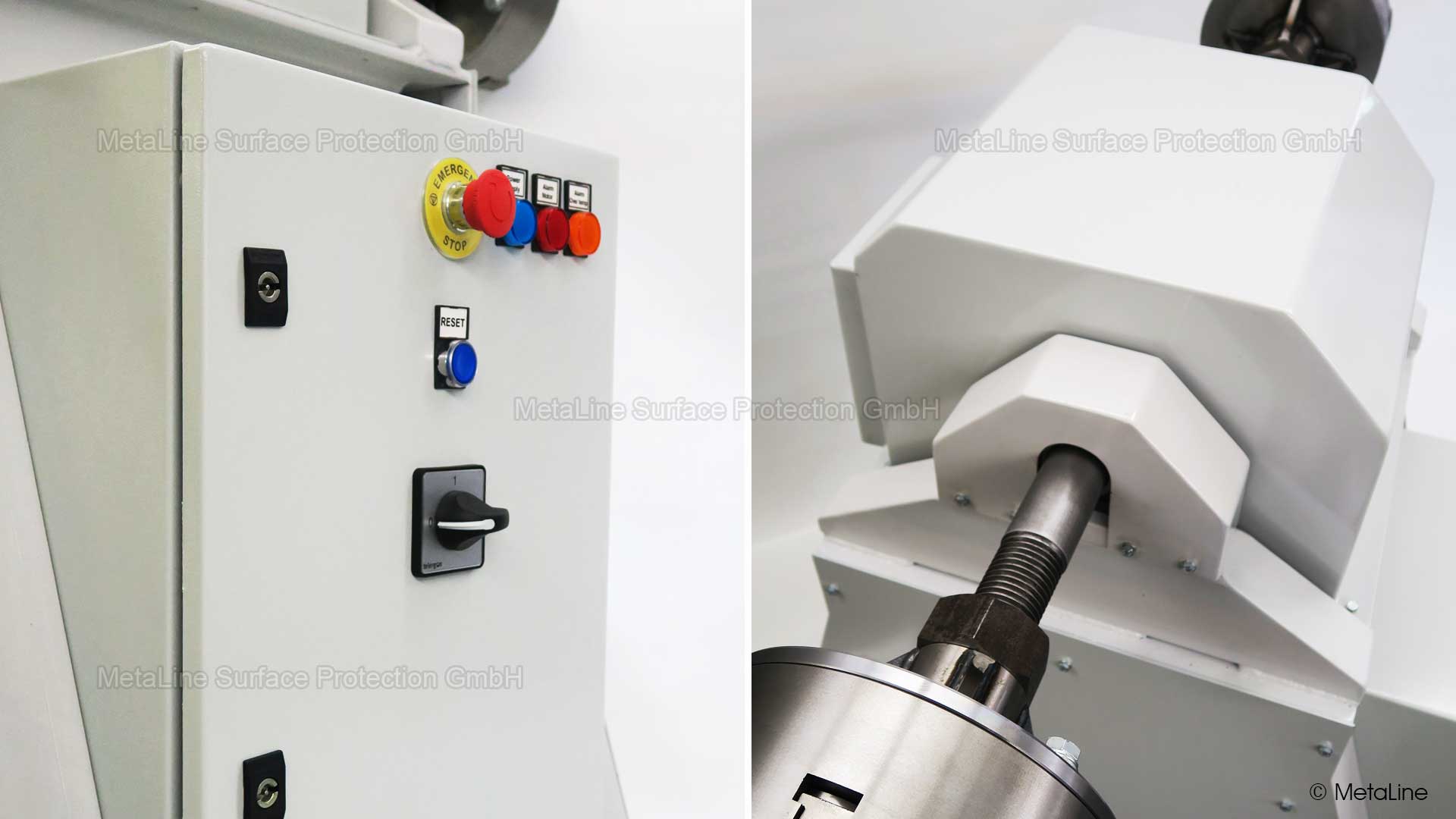

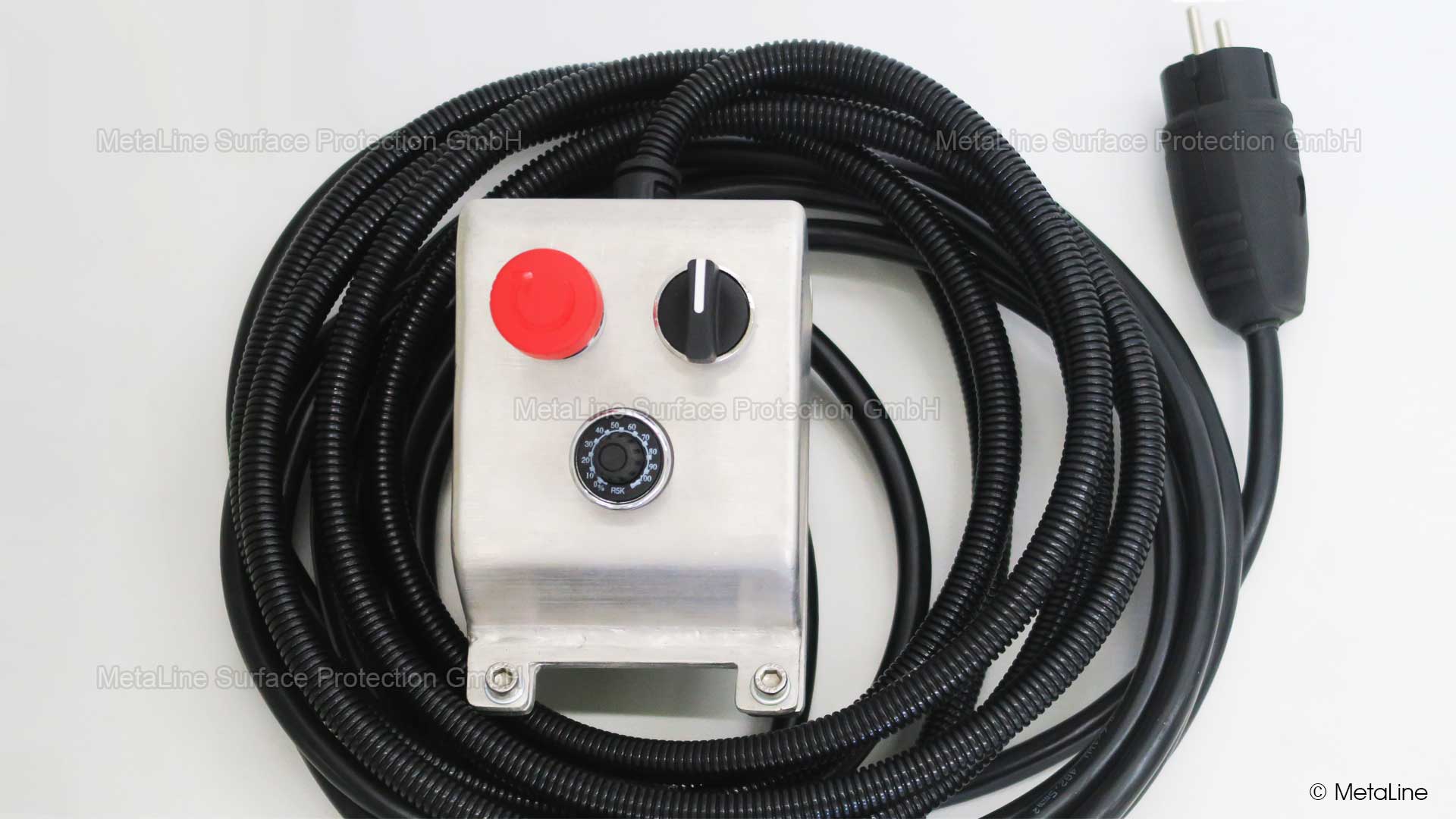

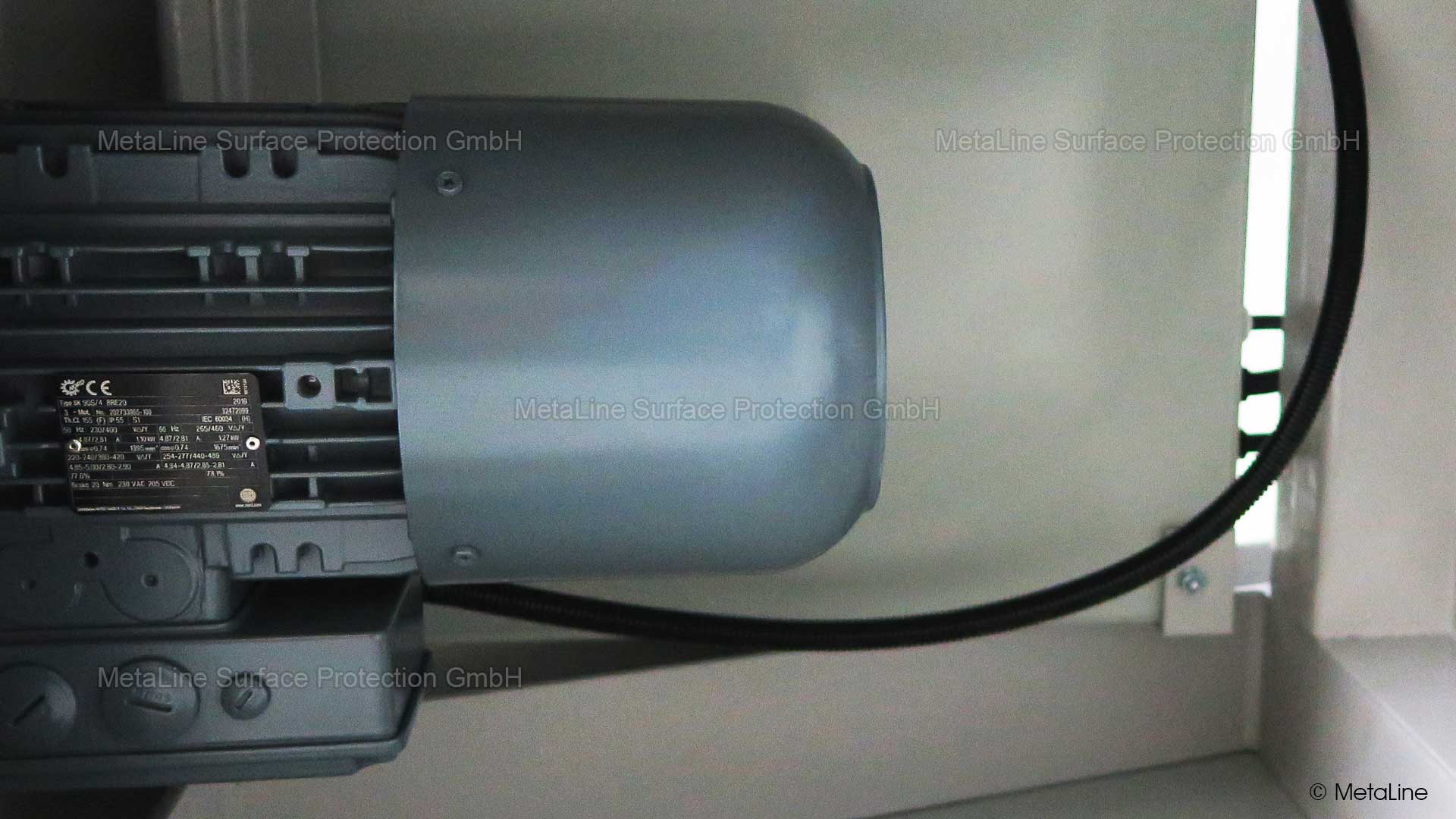

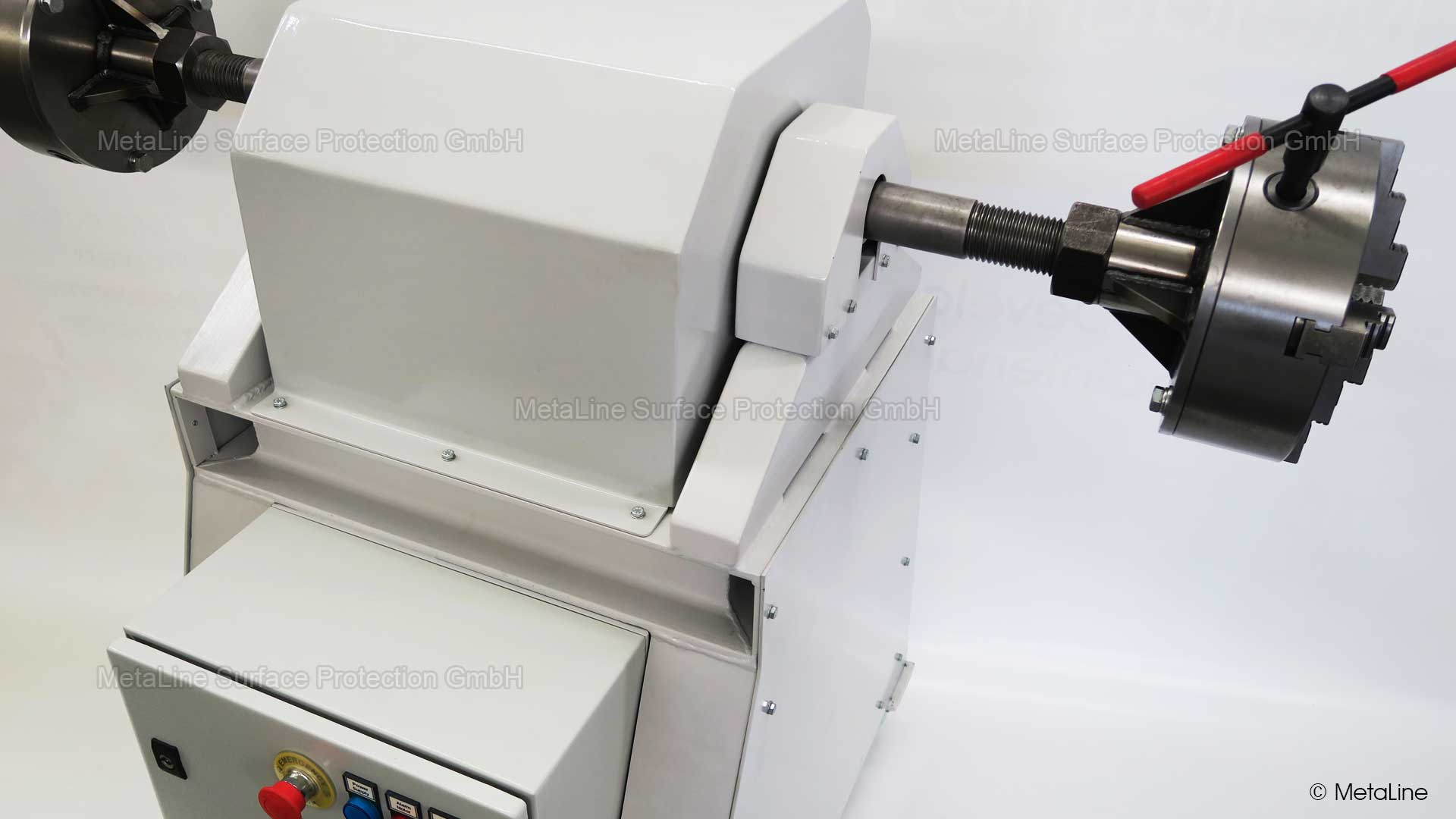

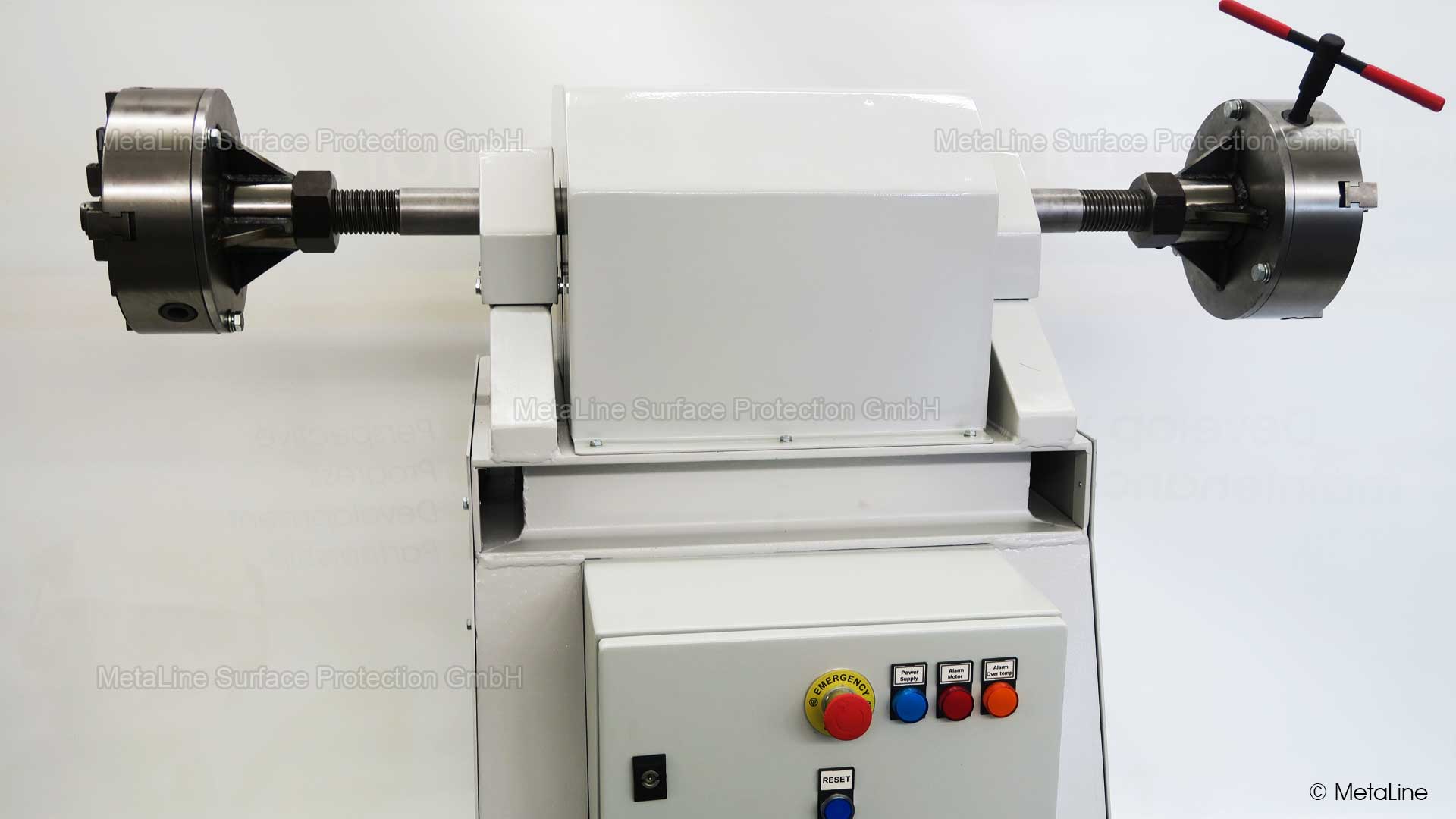

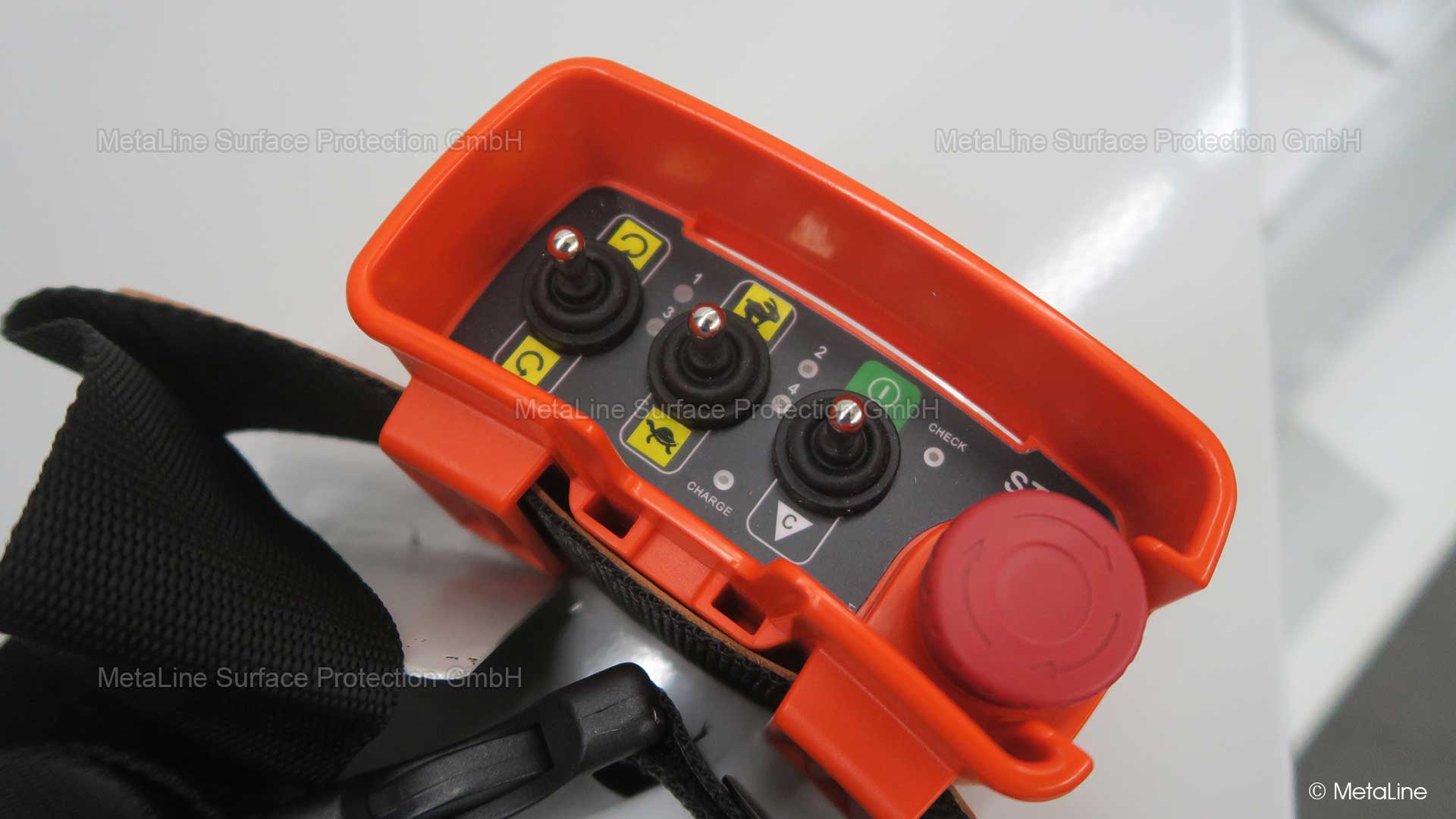

Nel video indicato qui a fianco “Video sulle pompe” viene mostrato l’impiego del nostro dispositivo di rotazione. Per gli impieghi ad alta tecnologia, è disponibile anche una versione elettrica comandata dall’operatore!
Contenuto della fornitura
Dispositivo di rotazione orizzontale
La dotazione include:
- 1 x dispositivo di rotazione (pronto all'uso) su 5 rulli
Dispositivo di rotazione verticale
La dotazione include:
- 1 x dispositivo di rotazione a 4 rulli

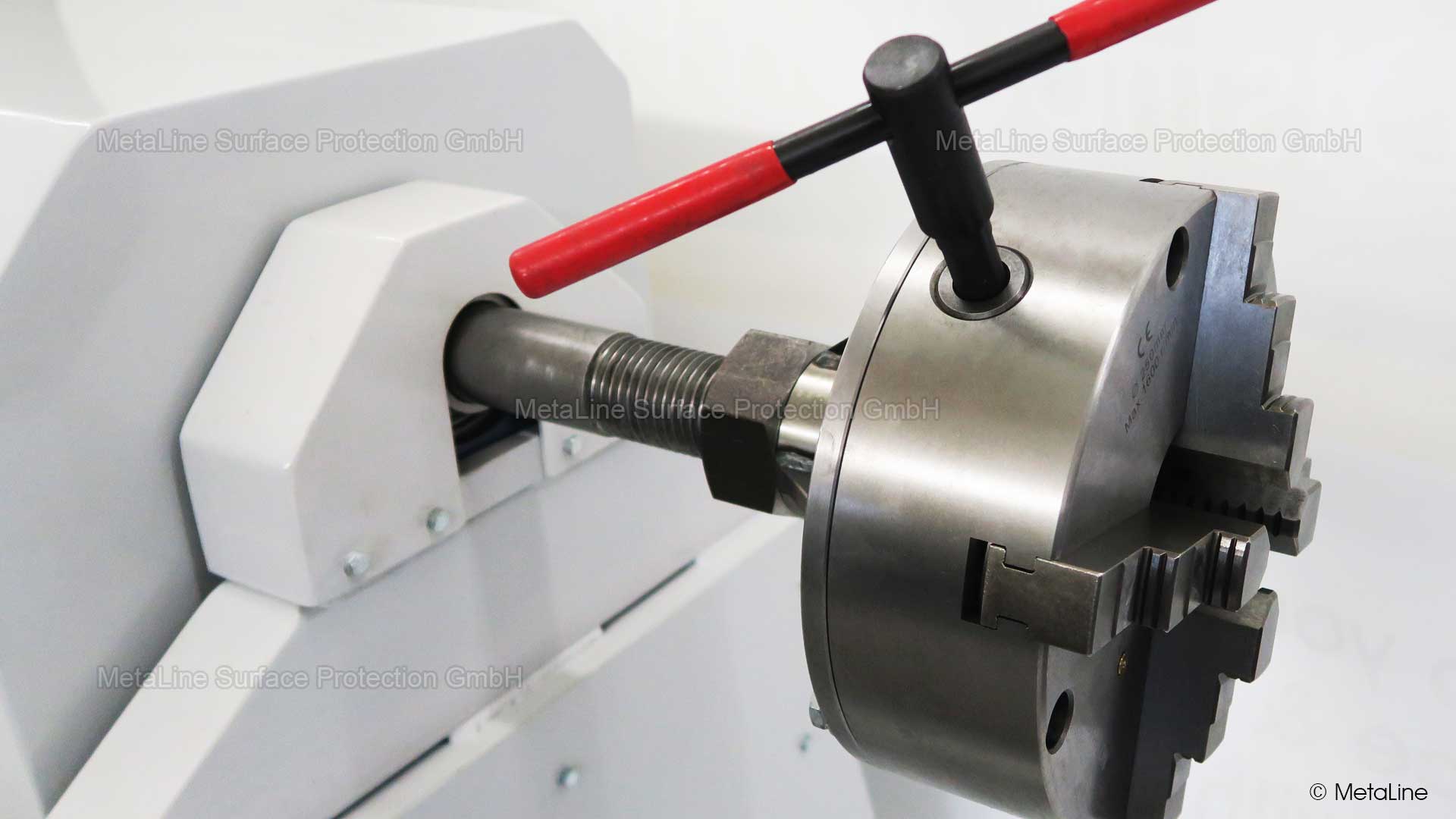

- 1 x mandrino con chiave
- 1 x Rondella di fissaggio
- 1 x vassoio portautensili (integrato)
